उच्च स्थायित्व और उत्कृष्ट रासायनिक प्रतिरोध के लिए OD78mm x ID31mm x T18mm आयामों के साथ अनुकूलन योग्य रबर युग्मन स्पाइडर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | 3A Rubber |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | 3A2006 |
| न्यूनतम आदेश मात्रा | 10 टुकड़े |
| मूल्य | USD10.00 |
| पैकेजिंग विवरण | बैग और कार्टन में पैकिंग |
| प्रसव के समय | खरीदार का भुगतान प्राप्त होने के 7-15 दिन बाद |
| भुगतान शर्तें | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 100000 किग्रा / माह |
उत्पाद विवरण
| सामग्री | रबड़ | रंग | काला |
|---|---|---|---|
| आवेदन | धातु युग्मन में डालें | प्रकार | OMT R42-132 |
| पैकिंग | डिब्बों में | सतह | चिकना |
| अधिकतम टॉर्क | 4 एनएम | ओजोन प्रतिरोध | अच्छा |
| तन्यता ताकत | 20mpa | यूवी प्रतिरोध | अच्छा |
| मानक या अमानक | मानक | सहनशीलता | उच्च |
| कठोरता | 70-80 किनारे ए | घर्षण प्रतिरोध | उच्च |
| आकार | युग्मन | रासायनिक प्रतिरोध | उत्कृष्ट |
| तेल प्रतिरोध | अच्छा | ||
| प्रमुखता देना | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
उत्पाद विवरण

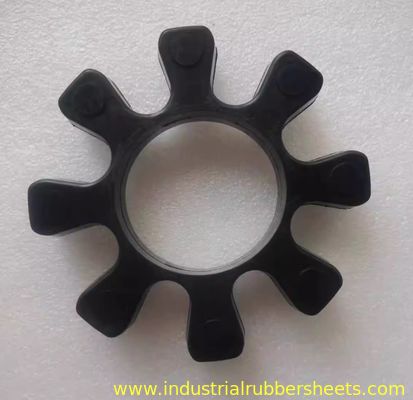

काले रंग में R82 OD78mm x ID31mm x T18mm के लिए कपलिंग स्पाइडर हेतु अनुकूलन योग्य रबर कपलिंग

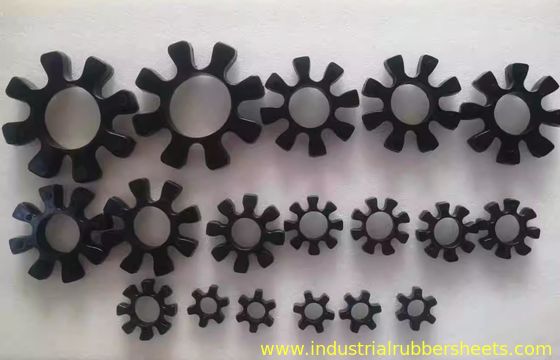

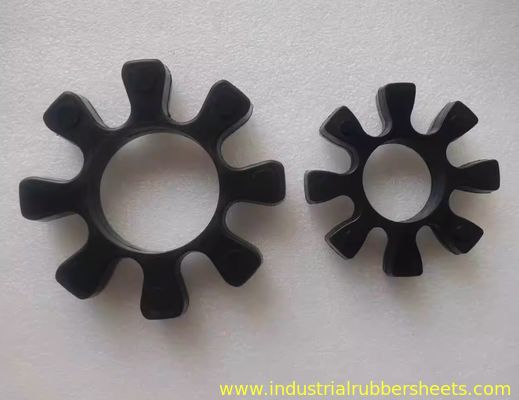

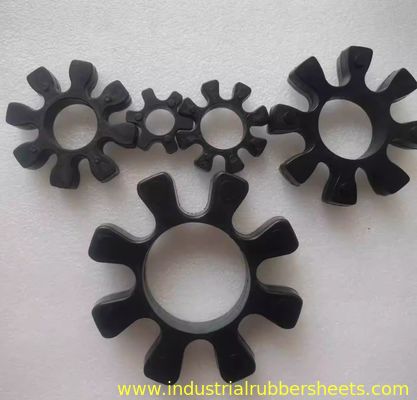

OMT रबर कपलिंग स्पाइडर, रबर स्पाइडर, काले रंग के रबर सामग्री में कपलिंग स्पाइडर। कई आकारों में उपलब्ध:
- R42, OD42mm x ID19mm x T14mm
- R62, OD59mm x ID29mm x T16mm
- R82, OD78mm x ID31mm x T18mm
- R103, OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
OTM अष्टकोणीय कपलिंग (जॉ कपलिंग / प्लम ब्लॉसम कपलिंग)
संरचनात्मक विशेषताएं: उत्तल लोब (आमतौर पर 8 लोब, एक अष्टकोणीय आकार बनाते हैं) और एक केंद्रीय रबर इलास्टोमर (प्लम ब्लॉसम पैड) के साथ दो धातु अर्ध-कपलिंग से मिलकर बनता है।
कार्य सिद्धांत: लोब के बीच रबर प्लम ब्लॉसम पैड के माध्यम से टॉर्क संचारित होता है, रबर की लोच का उपयोग करके:
- झटके और कंपन को अवशोषित करें
- गलत संरेखण की भरपाई करें: मामूली अक्षीय, रेडियल और कोणीय ऑफसेट को समायोजित करता है
- विद्युत इन्सुलेशन प्रदान करें
अनुप्रयोग: पंप, पंखे, कंप्रेसर, मोटर, गियरबॉक्स आदि के ड्राइव सिस्टम में व्यापक रूप से उपयोग किया जाता है।
मुख्य घटक: रबर कुशन ब्लॉक / इलास्टिक एलिमेंट / प्लम ब्लॉसम पैड
कार्य: मुख्य डंपिंग तत्व, जो सीधे कपलिंग प्रदर्शन को प्रभावित करता है।
नाम: आमतौर पर प्लम ब्लॉसम पैड (इसके आकार के कारण), कुशन ब्लॉक, इलास्टिक एलिमेंट, या कुशन रिंग कहा जाता है।
सामग्री: आमतौर पर पॉलीयुरेथेन (PU) या नाइट्राइल रबर (NBR):
- पॉलीयुरेथेन (PU): घिसाव प्रतिरोधी, फटने प्रतिरोधी, उच्च भार क्षमता (सबसे आम)
- नाइट्राइल रबर (NBR): उत्कृष्ट तेल प्रतिरोध (तैलीय वातावरण के लिए उपयुक्त)
मॉडल पहचान: R42, R62, R82, R103, R132, आदि, प्लम ब्लॉसम पैड के विनिर्देश मॉडल हैं। संख्याएं आमतौर पर कपलिंग आकार या बोर व्यास रेंज (इकाई: मिमी) को इंगित करती हैं जिसके लिए वे डिज़ाइन किए गए हैं।
सामान्य प्लम ब्लॉसम पैड मॉडल और विनिर्देश
नीचे सामान्य मॉडलों के लिए विशिष्ट विनिर्देश दिए गए हैं (नोट: निर्माताओं के बीच मानक थोड़े भिन्न हो सकते हैं। हमेशा भौतिक माप या निर्माता के चयन चार्ट से सत्यापित करें!):
| पैड मॉडल | विशिष्ट बोर व्यास रेंज (मिमी) | उपयुक्त कपलिंग आकार/टॉर्क रेंज |
|---|---|---|
| R42 | लगभग 20 - 30 | छोटे कपलिंग, कम टॉर्क |
| R62 | लगभग 25 - 40 | छोटे से मध्यम कपलिंग |
| R82 | लगभग 40 - 60 | मध्यम कपलिंग |
| R103 | लगभग 50 - 75 | मध्यम से बड़े कपलिंग |
| R132 | लगभग 70 - 100+ | बड़े कपलिंग, उच्च टॉर्क |
खरीद और प्रतिस्थापन के लिए मुख्य बिंदु

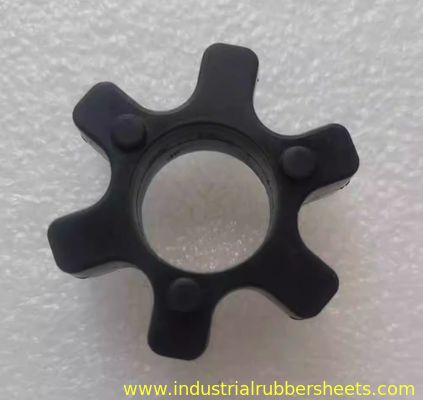

- मूल मॉडल की पहचान करें:पुराने पैड को हटा दें और मुद्रित मॉडल (जैसे, R42) की जांच करें। मुख्य आयामों को मापें: बाहरी व्यास (OD), आंतरिक व्यास (ID), मोटाई (H), लोब की संख्या (आमतौर पर 6 या 8)।
- कपलिंग विनिर्देशों का मिलान करें:पैड मॉडल को कपलिंग बॉडी मॉडल से मेल खाना चाहिए।
- परिचालन स्थितियों पर विचार करें:सुनिश्चित करें कि पैड भार को संभाल सकता है। तैलीय परिस्थितियों के लिए NBR चुनें; सामान्य उपयोग के लिए घिसाव प्रतिरोधी PU। रबर की तापमान सहनशीलता की पुष्टि करें।
- ब्रांड और गुणवत्ता:OEM पार्ट्स सर्वोत्तम संगतता प्रदान करते हैं। प्रतिष्ठित ब्रांड (जैसे, R+W, KTR, Lovejoy, OTM) उच्च विश्वसनीयता प्रदान करते हैं।
प्रतिस्थापन चरण (सरलीकृत)
- उपकरण बंद करें और बिजली अलग करें (सुरक्षा पहले)
- कपलिंग गार्ड हटा दें
- कपलिंग बोल्ट ढीले करें
- पुराने पैड को हटा दें और मिलान वाली सतहों को साफ करें
- एक अर्ध-कपलिंग के लोब में नया प्लम ब्लॉसम पैड डालें
- दूसरे अर्ध-कपलिंग को संरेखित करें और धीरे से एक साथ धकेलें
- निर्दिष्ट टॉर्क तक बोल्ट को तिरछे कसें
- गार्ड को फिर से स्थापित करें
सारांश
OTM अष्टकोणीय कपलिंग कुशनिंग के लिए प्लम ब्लॉसम पैड (जैसे, R42/R62/R82/R103/R132) पर निर्भर करते हैं। परिचालन आवश्यकताओं को ध्यान में रखते हुए, प्रतिस्थापन के दौरान मॉडल और आयामों का सटीक मिलान करें। खरीद के लिए मापदंडों के साथ आधिकारिक चैनलों के माध्यम से या OTM आपूर्तिकर्ताओं से संपर्क करके पैड प्राप्त करें।
कृपया सटीक पैड विनिर्देश पुष्टि के लिए अपने पुराने हिस्से के आयाम या अपने उपकरण मॉडल प्रदान करें!
