R82 OD78mm x ID31mm x T18mm काले रंग में युग्मन स्पाइडर के लिए अनुकूलन योग्य रबर युग्मन
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | 3A Rubber |
| प्रमाणन | ISO9001 |
| मॉडल संख्या | 3A2006 |
| न्यूनतम आदेश मात्रा | 10 टुकड़े |
| मूल्य | USD10.00 |
| पैकेजिंग विवरण | बैग और कार्टन में पैकिंग |
| प्रसव के समय | खरीदार का भुगतान प्राप्त होने के 7-15 दिन बाद |
| भुगतान शर्तें | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 100000 किग्रा / माह |
उत्पाद विवरण
| सामग्री | रबड़ | रंग | काला |
|---|---|---|---|
| आवेदन | धातु युग्मन में डालें | प्रकार | OMT R42-132 |
| पैकिंग | डिब्बों में | सतह | चिकना |
| अधिकतम टॉर्क | 4 एनएम | ओजोन प्रतिरोध | अच्छा |
| तन्यता ताकत | 20mpa | यूवी प्रतिरोध | अच्छा |
| मानक या अमानक | मानक | सहनशीलता | उच्च |
| कठोरता | 70-80 किनारे ए | घर्षण प्रतिरोध | उच्च |
| आकार | युग्मन | रासायनिक प्रतिरोध | उत्कृष्ट |
| तेल प्रतिरोध | अच्छा | ||
| प्रमुखता देना | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
उत्पाद विवरण

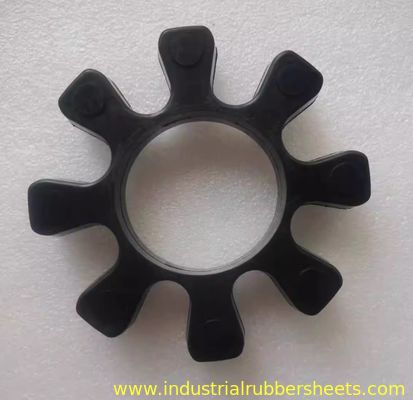

स्पाइडर कपलिंग के लिए अनुकूलन योग्य रबर कपलिंग
R82 OD78mm × ID31mm × T18mm काले रंग में
ओएमटी रबर कपलिंग स्पाइडर, जिसे रबर स्पाइडर या कपलिंग स्पाइडर भी कहा जाता है, काले रबर सामग्री में उपलब्ध है।

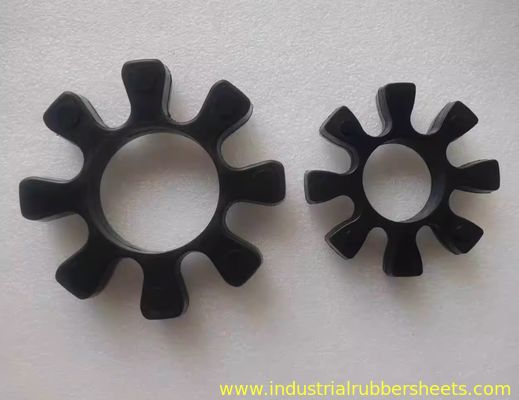

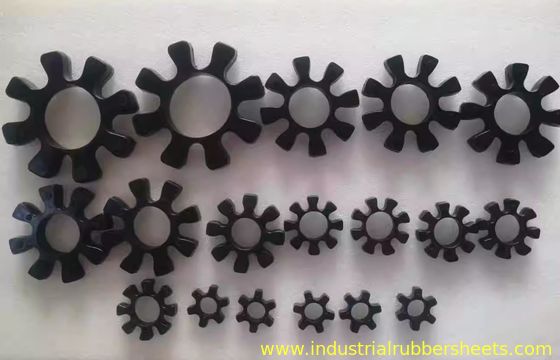

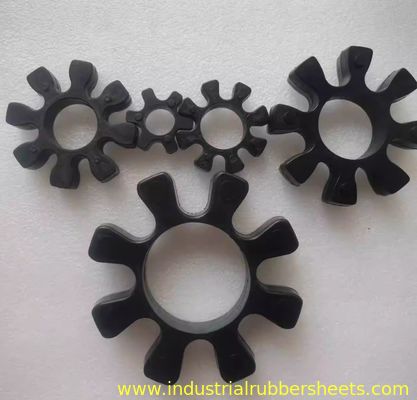

उपलब्ध आकार:
- R42, OD42mm × ID19mm × T14mm
- R62, OD59mm × ID29mm × T16mm
- R82, OD78mm × ID31mm × T18mm
- R103, OD99mm × ID42mm × T21mm
- R132, OD132mm × ID64mm × T26mm
ओटीएम अष्टकोणीय युग्मन (जबड़े युग्मन/प्लम ब्लॉसम युग्मन)
संरचनात्मक विशेषताएं
उत्तल लोब (आमतौर पर 8 लोब, एक अष्टकोणीय आकार बनाते हैं) और एक केंद्रीय रबर इलास्टोमेर (प्लम ब्लॉसम पैड) के साथ दो धातु आधे-युग्मन से मिलकर बनता है।
काम के सिद्धांत
रबर की लोच का उपयोग करते हुए, लोब के बीच रबर प्लम ब्लॉसम पैड के माध्यम से टॉर्क प्रसारित होता है:
- झटके और कंपन को अवशोषित करें
- गलत संरेखण के लिए मुआवजा: छोटे अक्षीय, रेडियल और कोणीय ऑफसेट को समायोजित करता है
- विद्युत इन्सुलेशन प्रदान करें
अनुप्रयोग
पंप, पंखे, कंप्रेसर, मोटर, गियरबॉक्स और अन्य औद्योगिक उपकरणों के लिए ड्राइव सिस्टम में व्यापक रूप से उपयोग किया जाता है।
मुख्य घटक: रबर कुशन ब्लॉक/लोचदार तत्व
समारोह
कोर डंपिंग तत्व, सीधे युग्मन प्रदर्शन को प्रभावित करता है। इसे प्लम ब्लॉसम पैड (इसके आकार के कारण), कुशन ब्लॉक, इलास्टिक एलिमेंट या कुशन रिंग के नाम से भी जाना जाता है।
सामग्री विकल्प
- पॉलीयुरेथेन (पीयू):घिसाव-प्रतिरोधी, आंसू-प्रतिरोधी, उच्च भार क्षमता (सबसे आम)
- नाइट्राइल रबर (NBR):उत्कृष्ट तेल प्रतिरोध (तैलीय वातावरण के लिए उपयुक्त)
मॉडल की पहचान
विशिष्टता मॉडल (उदाहरण के लिए, आर42, आर62, आर82, आर103, आर132) आम तौर पर युग्मन आकार या बोर व्यास सीमा (इकाई: मिमी) को इंगित करते हैं जिसके लिए वे डिज़ाइन किए गए हैं।
सामान्य प्लम ब्लॉसम पैड मॉडल और विशिष्टताएँ
नोट: निर्माताओं के बीच मानक थोड़े भिन्न हो सकते हैं। हमेशा भौतिक माप या निर्माता के चयन चार्ट से सत्यापित करें!
| पैड मॉडल | विशिष्ट बोर दीया। रेंज (मिमी) | उपयुक्त युग्मन आकार/टॉर्क रेंज |
|---|---|---|
| आर42 | ≈ 20 - 30 | छोटे कपलिंग, कम टॉर्क |
| आर62 | ≈ 25 - 40 | छोटे से मध्यम कपलिंग |
| आर82 | ≈ 40 - 60 | मध्यम कपलिंग |
| आर103 | ≈ 50 - 75 | मध्यम से बड़े कपलिंग |
| आर132 | ≈ 70 - 100+ | बड़े कपलिंग, उच्च टॉर्क |
खरीद और प्रतिस्थापन के लिए मुख्य बिंदु

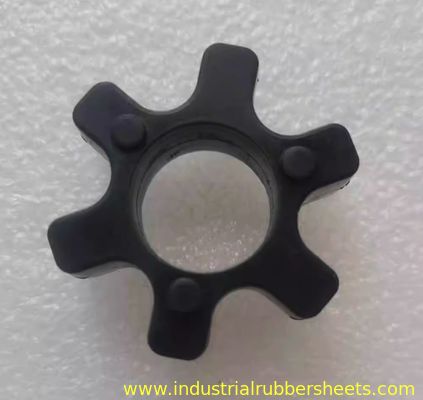

- मूल मॉडल की पहचान करें:पुराने पैड को हटा दें और अंकित मॉडल (उदाहरण के लिए, R42) की जांच करें। मुख्य आयाम मापें: बाहरी व्यास (ओडी), भीतरी व्यास (आईडी), मोटाई (एच), पालियों की संख्या (आमतौर पर 6 या 8)।
- मिलान युग्मन विशिष्टताएँ:पैड मॉडल को कपलिंग बॉडी मॉडल के अनुरूप होना चाहिए।
- परिचालन स्थितियों पर विचार करें:सुनिश्चित करें कि पैड टॉर्क और गति की आवश्यकताओं को संभाल सकता है। तैलीय स्थितियों के लिए एनबीआर चुनें; सामान्य उपयोग के लिए पहनने के लिए प्रतिरोधी पीयू। रबर की तापमान सहनशीलता की पुष्टि करें।
- ब्रांड एवं गुणवत्ता:OEM पार्ट्स सर्वोत्तम अनुकूलता प्रदान करते हैं। प्रतिष्ठित ब्रांड (उदाहरण के लिए, आर+डब्ल्यू, केटीआर, लवजॉय, ओटीएम) उच्च विश्वसनीयता प्रदान करते हैं।
प्रतिस्थापन चरण (सरलीकृत)
- उपकरण बंद करें और बिजली अलग करें (सुरक्षा पहले)।
- कपलिंग गार्ड हटाएं.
- कपलिंग बोल्ट को ढीला करें।
- पुराने पैड को हटा दें और संभोग सतहों को साफ करें।
- एक आधे-युग्मन के लोब में नया प्लम ब्लॉसम पैड डालें।
- दूसरे आधे-युग्मन को संरेखित करें और धीरे से एक साथ दबाएं।
- निर्दिष्ट टॉर्क तक बोल्ट को तिरछे कसें।
- गार्ड पुनः स्थापित करें.
सारांश
OTM अष्टकोणीय कपलिंग कुशनिंग के लिए प्लम ब्लॉसम पैड (उदाहरण के लिए, R42/R62/R82/R103/R132) पर निर्भर करते हैं। परिचालन आवश्यकताओं को ध्यान में रखते हुए, प्रतिस्थापन के दौरान मॉडल और आयामों का सटीक मिलान करें। आधिकारिक चैनलों के माध्यम से पैड प्राप्त करें या खरीद के लिए मापदंडों के साथ ओटीएम आपूर्तिकर्ताओं से संपर्क करें।
सटीक पैड विशिष्टता पुष्टि के लिए कृपया अपने पुराने हिस्से या अपने उपकरण मॉडल के आयाम प्रदान करें!
