मैग्नालोय रबर युग्मन-मशीनरी गलत संरेखण और कंपन को कम करने के लिए उच्च प्रदर्शन और टिकाऊ समाधान

मैग्नालोय औद्योगिक युग्मनों का एक प्रसिद्ध ब्रांड है जोरेनॉल्ड्स (एक रेक्सनोर्ड कंपनी)वे रबर (इलास्टोमेरिक) और धातु दोनों लचीले युग्मन प्रदान करते हैं, जो गलत संरेखण को समायोजित करने, टोक़ प्रसारित करने और मशीनों में जुड़े शाफ्टों के बीच कंपन को कम करने के लिए डिज़ाइन किए गए हैं।यहाँ दो प्रकार के एक टूटना है:

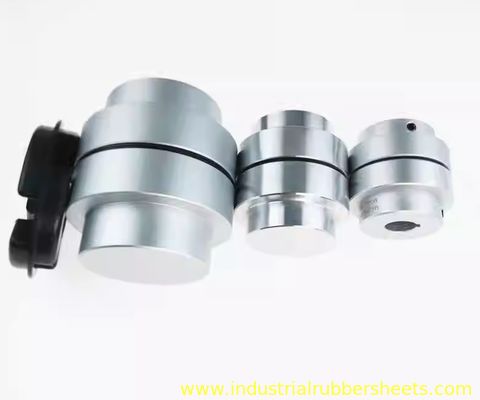

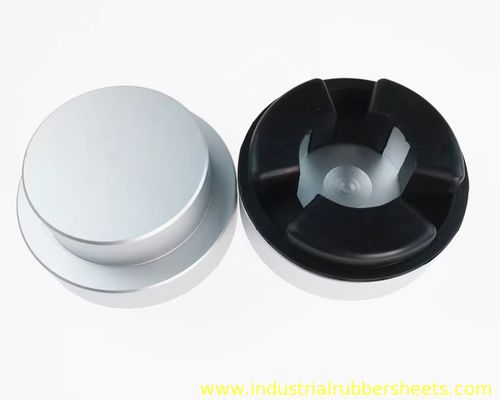

1. मैग्नालोय रबर (इलास्टोमेरिक) युग्मनः

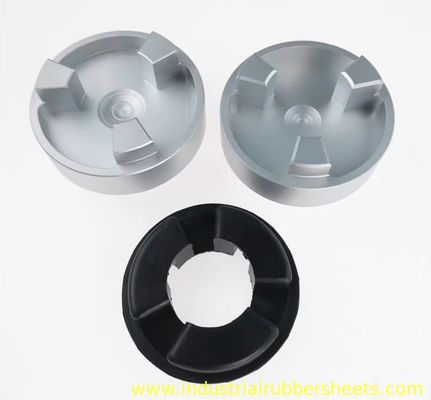

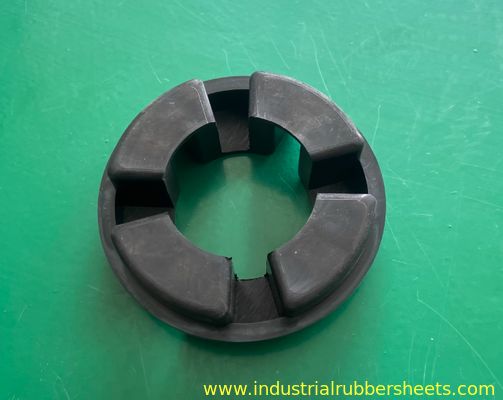

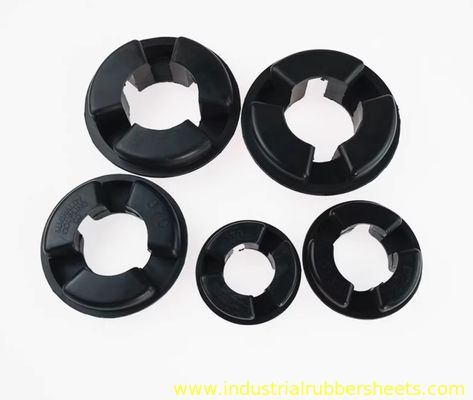

   • प्रकारःये एक लचीलीरबर या पॉलीयूरेथेन तत्व(मकड़ी, आस्तीन, टायर या आकार का तत्व) टोक़-प्रसारण और गलत संरेखण-समायोजन घटक के रूप में।

   • प्रमुख विशेषताएं:

     • उत्कृष्ट कंपन शमन:आघात भार को अवशोषित करने और कनेक्टेड मशीनों के बीच कंपन संचरण को कम करने में अत्यधिक प्रभावी।

     • विद्युत अलगावःड्राइवर और चालित शाफ्ट के बीच इन्सुलेशन प्रदान करता है।

     • गलत संरेखण के लिए आवासःसमानांतर, कोणीय और अक्षीय असंगति की मध्यम मात्रा को संभालता है।

     • स्थापना/रखरखाव में आसानी:आमतौर पर कनेक्टेड उपकरण को स्थानांतरित किए बिना इलास्टोमेरिक तत्व को स्थापित करने और बदलने के लिए सरल। तत्व का प्रतिस्थापन अक्सर प्राथमिक रखरखाव कार्य होता है।

     • घुमावदार लचीलापनःकुछ मोड़ कोमलता प्रदान करता है, कनेक्टेड उपकरण को अचानक टॉर्क स्पाइक्स से बचाता है।

     • कम लागत (प्रारंभिक और रखरखाव):आमतौर पर तुलनात्मक धातु युग्मन की तुलना में कम प्रारंभिक लागत, और तत्व प्रतिस्थापन आमतौर पर सस्ता होता है।

     • कोई स्नेहन आवश्यक नहीं:इलास्टोमेरिक तत्व सूखा काम करता है।

   • सामान्य मैग्नालोय श्रृंखला उदाहरणःमैग्नाड्राइव, मैग्नाफ्लेक्स, मैग्नाटॉर्क, मैग्नाशियर, मैग्नाग्रीप.

   • विशिष्ट अनुप्रयोग:पंप, कंप्रेसर, प्रशंसक, ब्लोअर, कन्वेयर, मिक्सर, जनरेटर, हल्के औद्योगिक ड्राइव ¥ कहीं भी कंपन को कम करना और मध्यम असंतुलन प्राथमिकता है।

2. मैग्नालोय धातु युग्मनः

   • प्रकारःये लचीला उपयोग करते हैंधातु के घटक(डिस्क, ग्रिड, या स्प्रिंग्स) टॉर्क प्रसारित करने और गलत संरेखण को समायोजित करने के लिए। टॉर्क पथ में कोई इलास्टोमेरिक भाग नहीं हैं।

   • प्रमुख विशेषताएं:

     • उच्च टोक़ घनत्व और क्षमताःएक संकुचित स्थान में बहुत उच्च टोक़ प्रेषित कर सकता है।

     • उच्च गति क्षमताःबहुत उच्च घूर्णन गति पर सटीक संतुलन और संचालन के लिए डिज़ाइन किया गया।

     • शून्य प्रतिक्रियाःसटीक गति नियंत्रण प्रदान करता है (सर्वो अनुप्रयोगों के लिए महत्वपूर्ण) ।

     • घुमावदार कठोरता:न्यूनतम वेंडअप (भार के तहत कोणीय विक्षोभ) प्रदान करता है, जो समय और स्थिति के लिए महत्वपूर्ण है।

     • उच्च गलत संरेखण क्षमता (विशिष्ट प्रकार):कुछ डिजाइन (जैसे डिस्क युग्मन) महत्वपूर्ण समानांतर और कोणीय असंतुलन को संभाल सकते हैं।

     • उच्च तापमान और रासायनिक प्रतिरोधःउन वातावरणों में काम कर सकता है जहां इलास्टोमर विफल हो जाते हैं (अत्यधिक गर्मी, संक्षारक रसायन, तेल) ।

     • लंबी सेवा जीवन और पूर्वानुमानःधातु के घटकों में सामान्य रूप से निरंतर भार के तहत इलास्टोमर की तुलना में अधिक लंबा, अधिक अनुमानित थकान जीवन होता है। न्यूनतम रखरखाव (अक्सर केवल आवधिक निरीक्षण) ।

     • स्नेहन की आवश्यकता है (ग्रिड युग्मन):ग्रिड युग्मन को आवधिक स्नेहन की आवश्यकता होती है। डिस्क युग्मन आमतौर पर स्नेहन मुक्त होते हैं।

   • सामान्य मैग्नालोय श्रृंखला उदाहरणः

     • धातु डिस्क युग्मनःमैग्नाडिस्क, मैग्नाडाइन (उच्च प्रदर्शन, स्नेहन मुक्त, उच्च गति, उच्च-असंतुलन)

     • ग्रिड युग्मनःमैग्नाग्रिड (उच्च टोक़, मजबूत, स्नेहन की आवश्यकता होती है)

     • वसंत युग्मनः(मग्नलोय के प्राथमिक औद्योगिक फोकस में कम आम) ।

   • विशिष्ट अनुप्रयोग:टर्बाइन, उच्च गति वाले कंप्रेसर, परिशुद्धता सर्वो, बड़े पंप, भारी शुल्क वाले कन्वेयर, क्रशर, मिल, समुद्री ड्राइव, स्टील मिल और उच्च तापमान, रसायन,या उच्च घुमावदार कठोरता/सटीकता की आवश्यकता.

मुख्य अंतर सारांशः

उनमें से चुनना:

• रबर (इलास्टोमेरिक) चुनें यदिःकंपन को कम करने, विद्युत अलगाव, मध्यम लागत और रखरखाव में आसानी सर्वोच्च प्राथमिकता है, और परिचालन स्थितियां (तापमान, रसायन) इलास्टोमर की सीमाओं के भीतर हैं।

• धातु (डिस्क या ग्रिड) चुनें यदिःआपको बहुत उच्च टोक़/गति, सटीक गति नियंत्रण (शून्य प्रतिक्रिया), चरम तापमान/कठिन रासायनिक वातावरण में संचालन, लंबे समय तक अनुमानित जीवन, उच्च विसंगति क्षमता (डिस्क) की आवश्यकता है,या न्यूनतम रखरखाव (डिस्क).

महत्वपूर्ण नोटःहमेशा विशिष्ट Magnaloy उत्पाद कैटलॉग, इंजीनियरिंग डेटा, या एक योग्य वितरक/इंजीनियर से परामर्श करें अपने आवेदन के टोक़, गति,विसंगतिरेक्सनोर्ड इस उद्देश्य के लिए विस्तृत चयन गाइड और सॉफ्टवेयर प्रदान करता है।
