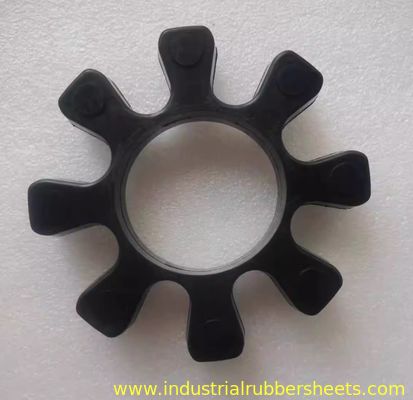

R82 OD78mm x ID31mm x T18mm काले रंग में युग्मन स्पाइडर के लिए अनुकूलन योग्य रबर युग्मन

काले रंग में R82 OD78mm x ID31mm x T18mm में कपलिंग स्पाइडर के लिए अनुकूलन योग्य रबर कपलिंग

ओएमटी रबर कपलिंग स्पाइडर, रबर स्पाइडर, कपलिंग स्पाइडर

काले रंग की रबर सामग्री

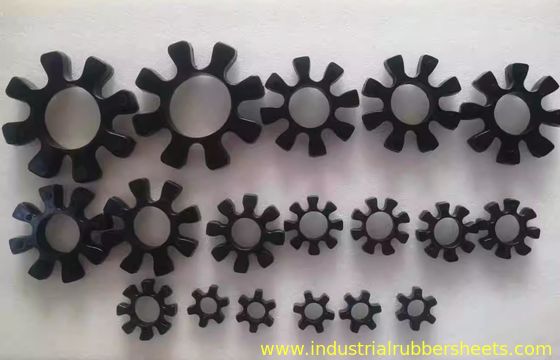

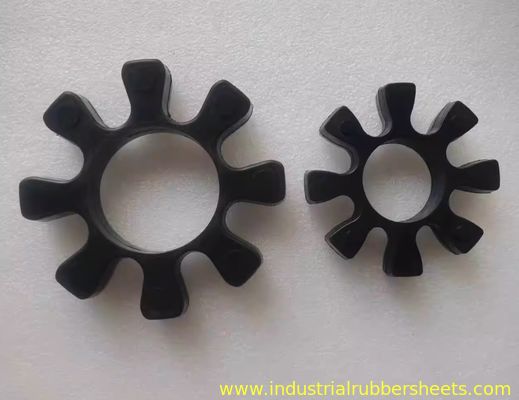

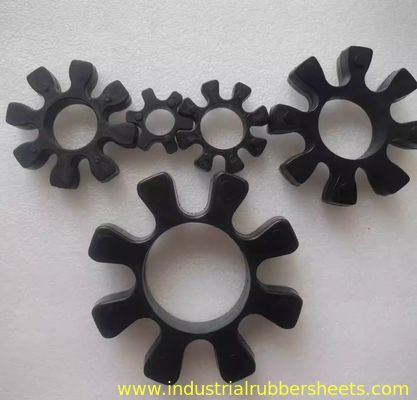

R42, OD42mm x ID19mm x T14mm

R62, OD59mm x ID29mm x T16mm

R82, OD78mm x ID31mm x T18mm

R103, OD99mm x ID42mm x T21mm

R132, OD132mm x ID64mm x T26mm

1. ओटीएम अष्टकोणीय कपलिंग (जॉ कपलिंग / प्लम ब्लॉसम कपलिंग)

• संरचनात्मक विशेषताएं:उत्तल लोब (आमतौर पर 8 लोब, एक अष्टकोणीय आकार बनाते हैं) और एक केंद्रीय के साथ दो धातु अर्ध-कपलिंग से मिलकर बनता हैरबर इलास्टोमर (प्लम ब्लॉसम पैड) हैं।

• कार्य सिद्धांत:टॉर्क लोब के बीच रबर प्लम ब्लॉसम पैड के माध्यम से प्रेषित होता है, रबर की लोच का उपयोग करके:

  • शॉक और कंपन को अवशोषित करें।

  • गलत संरेखण की भरपाई करें:मामूली अक्षीय, रेडियल और कोणीय ऑफसेट को समायोजित करता है।

  • विद्युत इन्सुलेशन प्रदान करें।

• अनुप्रयोग:पंप, पंखे, कंप्रेसर, मोटर, गियरबॉक्स आदि के लिए ड्राइव सिस्टम में व्यापक रूप से उपयोग किया जाता है।

2. कोर घटक: रबर कुशन ब्लॉक / लोचदार तत्व / प्लम ब्लॉसम पैड

• कार्य:कोर डैम्पिंग तत्व, सीधे कपलिंग प्रदर्शन को प्रभावित करता है।

• नाम:आमतौर पर प्लम ब्लॉसम पैड (इसके आकार के कारण), कुशन ब्लॉक, लोचदार तत्व, या कुशन रिंग हैं।

• सामग्री:आमतौर पर पॉलीयूरेथेन (पीयू) या नाइट्राइल रबर (एनबीआर):

  • पॉलीयूरेथेन (पीयू): पहनने के लिए प्रतिरोधी, आंसू प्रतिरोधी, उच्च भार क्षमता (सबसे आम)।

  • नाइट्राइल रबर (एनबीआर): उत्कृष्ट तेल प्रतिरोध (तैलीय वातावरण के लिए उपयुक्त)।

• मॉडल पहचान:

  • R42, R62, R82, R103, R132, आदि, प्लम ब्लॉसम पैड के विनिर्देश मॉडल हैं।

  • संख्याएँ आमतौर पर कपलिंग आकार या बोर व्यास रेंज को इंगित करती हैं (इकाई: मिमी) जिसके लिए उन्हें डिज़ाइन किया गया है।

3. सामान्य प्लम ब्लॉसम पैड मॉडल और विनिर्देशों के लिए संदर्भ

नीचे सामान्य मॉडलों के लिए विशिष्ट विनिर्देश दिए गए हैं (नोट: मानक निर्माताओं के बीच थोड़ा भिन्न हो सकते हैं। हमेशा भौतिक माप या निर्माता के चयन चार्ट से सत्यापित करें!):

4. खरीद और प्रतिस्थापन के लिए मुख्य बिंदु

1. मूल मॉडल की पहचान करें:

   • पुराने पैड को हटा दें और स्टैम्प्ड मॉडल (उदाहरण के लिए, R42) की जांच करें।

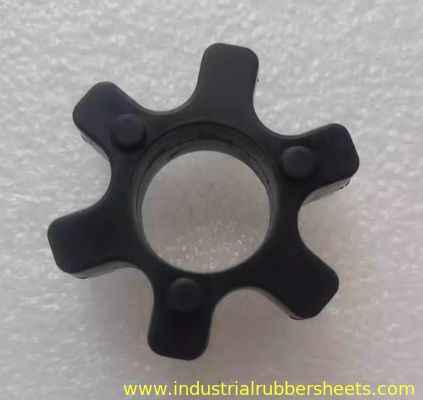

   • मुख्य आयाम मापें: बाहरी व्यास (OD), आंतरिक व्यास (ID), मोटाई (H), लोब की संख्या (आमतौर पर 6 या 8)।

2. कपलिंग विनिर्देशों का मिलान करें:

   • पैड मॉडल को कपलिंग बॉडी मॉडल के अनुरूप होना चाहिए।

3. ऑपरेटिंग स्थितियों पर विचार करें:

   • टॉर्क और गति: सुनिश्चित करें कि पैड भार को संभाल सकता है।

   • पर्यावरण: तैलीय स्थितियों के लिए एनबीआर चुनें; सामान्य उपयोग के लिए पहनने के लिए प्रतिरोधी पीयू चुनें।

   • तापमान: रबर की तापमान सहनशीलता की पुष्टि करें।

4. ब्रांड और गुणवत्ता:

   • ओईएम पार्ट्स सर्वोत्तम संगतता प्रदान करते हैं। प्रतिष्ठित ब्रांड (उदाहरण के लिए, R+W, KTR, Lovejoy, OTM) उच्च विश्वसनीयता प्रदान करते हैं।

5. प्रतिस्थापन चरण (सरलीकृत)

1. उपकरण बंद करें और बिजली को अलग करें (सुरक्षा पहले)।

2. कपलिंग गार्ड हटा दें।

3. कपलिंग बोल्ट ढीले करें।

4. पुराने पैड को हटा दें और मिलान करने वाली सतहों को साफ करें।

5. नए प्लम ब्लॉसम पैड को एक अर्ध-कपलिंग के लोब में डालें।

6. दूसरे अर्ध-कपलिंग को संरेखित करें और धीरे से एक साथ धकेलें।

7. बोल्ट को निर्दिष्ट टॉर्क पर तिरछे कस लें।

8. गार्ड को फिर से स्थापित करें।

सारांश

• ओटीएम अष्टकोणीय कपलिंग कुशनिंग के लिए प्लम ब्लॉसम पैड (उदाहरण के लिए, R42/R62/R82/R103/R132) पर निर्भर करते हैं।

• प्रतिस्थापन के दौरान मॉडल और आयामों का सटीक मिलान करें, परिचालन आवश्यकताओं पर विचार करते हुए।

• खरीद के लिए मापदंडों के साथ आधिकारिक चैनलों के माध्यम से पैड स्रोत करें या ओटीएम आपूर्तिकर्ताओं से संपर्क करें।

सटीक पैड विनिर्देश पुष्टि के लिए कृपया अपने पुराने हिस्से या अपने उपकरण मॉडल के आयाम प्रदान करें!
