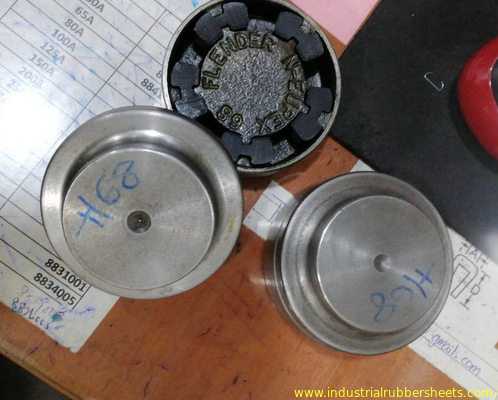

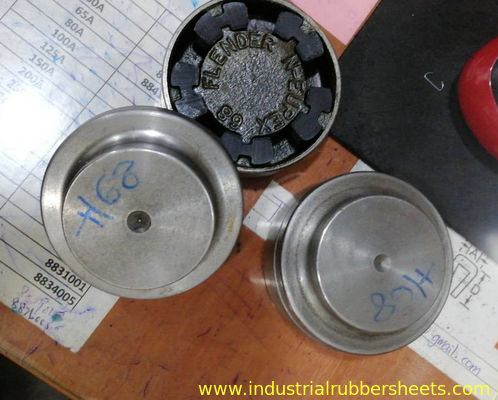

HTLA लचीला Polyurethane युग्मन जबड़े मकड़ी युग्मन उच्च पहनने प्रतिरोधी

एचटीएलए लचीला जबड़ा स्पाइडर युग्मन, उच्च गुणवत्ता वाले एचबी के रबर युग्मन तत्व,रबर तत्व + लोहा

भौतिक चरित्रः उच्च गुणवत्ता वाले पॉलिएस्टर या CSM/SBR मोल्ड के साथ इंजेक्शन द्वारा निर्मित।यह डिजाइन और उच्च तन्य शक्ति के बहुत अच्छे प्रदर्शन के साथ धातु शाफ्ट युग्मन के सभी प्रकार के लिए विशेष है, उच्च पहनने के प्रतिरोधी, उच्च लोचदार लचीलापन, पानी प्रतिरोधी, तेल प्रतिरोधी और उत्कृष्ट थकान प्रतिरोधी, उच्च प्रभाव प्रतिरोधी आदि।एमटीउच्च गुणवत्ता और उत्कृष्ट अनुभव के साथ, एचबी, एचआरसी, एल, एनएम और गियर जे श्रृंखला युग्मन। सभी प्रकार के औद्योगिक धातु शाफ्ट युग्मन पर लागू।

विनिर्देशः
सामग्रीः पॉलिएस्टर, सीएसएम/एसबीआर
रंगः पीला, लाल, बैंगनी, हरा, काला आदि।
सतहः चिकनी
तन्यता शक्तिः 12-55Mpa
कठोरताः 80-98शोर ए
लम्बाईः 400%-650%
घनत्वः 1.25g/cm3
लचीलापन प्रभावः >25%
आंसू का बलः 35-155KN/m
एक्रोन घर्षण हानिः <0.05cm3/1.61km
संपीड़न सेट (22h*70oC): <10%
कार्य तापमानः 120oC
पॉलीयूरेथेन युग्मन के लिए मानक आकारः
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
रबर युग्मन के लिए मानक आकारः
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
गियर 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
खरीदार के चित्रों के अनुसार विशेष आकार का निर्माण मोल्डिंग
***जब आप पूछताछ करते हैं, तो कृपया उत्पाद की संख्या और मात्रा की पुष्टि करें***

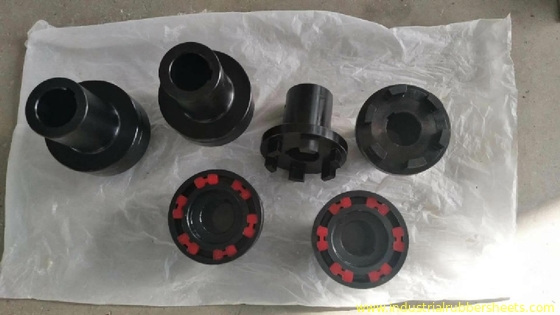

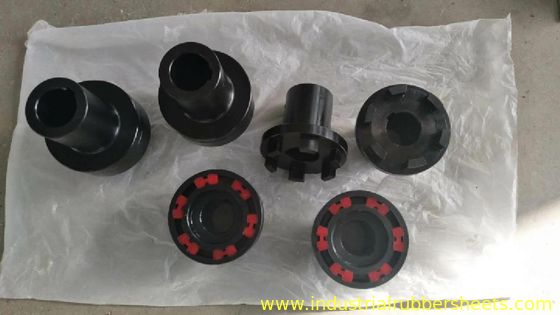

जबड़ा युग्मन एक प्रकार का सामान्य प्रयोजन शक्ति संचरण युग्मन है जिसका उपयोग गति नियंत्रण (सर्वो) अनुप्रयोगों में भी किया जा सकता है।यह सिस्टम कंपन को कम करते हुए और गलत संरेखण को समायोजित करते हुए टोक़ (दो शाफ्टों को जोड़कर) प्रसारित करने के लिए डिज़ाइन किया गया हैजबड़े के युग्मन तीन भागों से बने होते हैंः दो धातु नाब और एक इलास्टोमर सम्मिलन जिसे एक तत्व कहा जाता है, लेकिन आमतौर पर "मकड़ी" के रूप में जाना जाता है।तीन भागों प्रेस प्रत्येक नाब से एक जबड़े के साथ एक साथ फिट बारी-बारी से मकड़ी के लोब के साथ फिटजबड़े के युग्मन के टोक़ को संपीड़न में इलास्टोमर लोब के माध्यम से प्रेषित किया जाता है।

मकड़ी का इलास्टोमर विभिन्न सामग्रियों और कठोरता में बनाया जा सकता है, जो उपयोगकर्ता को अपने आवेदन के लिए सबसे अच्छा सेवा करने के लिए युग्मन को अनुकूलित करने की अनुमति देता है।इलास्टोमर चयन के लिए विचार में कंपन को कम करने की क्षमता शामिल है, गलत संरेखण, परिचालन तापमान सीमा, उपकरण की गति और रासायनिक परिस्थितियों को संभालने की क्षमता।

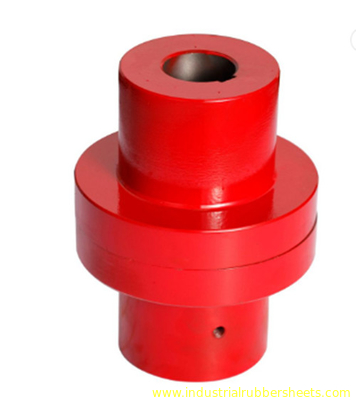

एच प्रकार के जबड़े के युग्मन की विशेषताएंः

1C45 स्टील से बना

2रबर इलास्टोमर, उच्च स्थिरता

3. समानांतर विसंगति के साथ काम करने पर भी कोई पहनना नहीं
