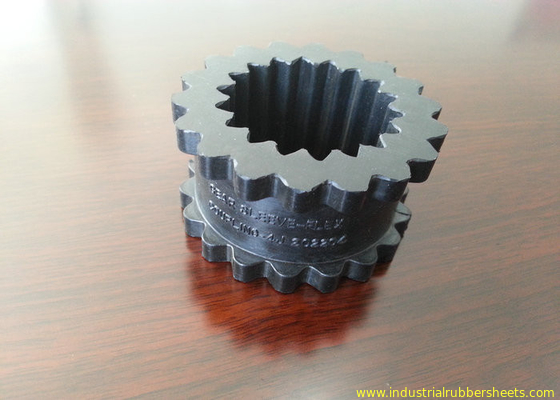

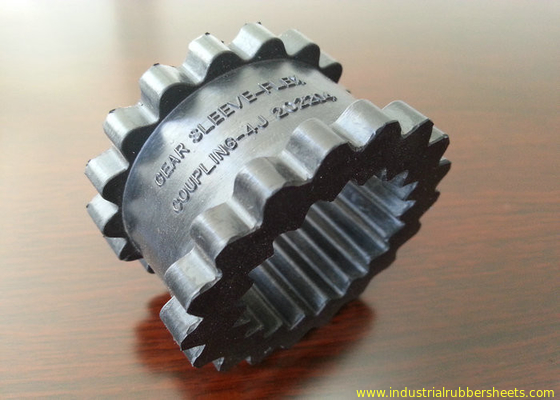

3J - 11 जे गियर रबड़ युग्मन, पेंच एयर कंप्रेसर के लिए पॉल्यूरिथेन युग्मन

3 जे - 14 जे गियर रबर युग्मन, स्क्रू एयर कंप्रेसर के लिए पॉलीयुरेथेन कपलिंग

वस्तु	14 जे	13 जे	11 जे	10 जे	9 जे	8 जे	7 जे	6 जे	5 जे	4 जे	3 जे
ओडी (एमएम)	333	284	208	179.4	152	128.6	110.4	95.3	74.6	58.7	48
आईडी (मिमी)	193	165	122.3	102	87	75	64.5	54.6	44	34	26.5
मोटाई (मिमी)	165	138	101.6	87.3	76.2	63.5	55.6	47.6	39.7	31.8	25.5
गियर Qty (टुकड़ा)	24	24	24	24	24	24	24	20	20	18	18
वजन (छ)	7550	6000	1750	1210	700	407	262	171	81	40	20

स्क्रू एयर कंप्रेसर के लिए लचीला रबर गियर युग्मन

विशेषताएँ:

1। एयर कंप्रेशर्स के लिए कपलिंग

2। गंभीर उत्पादन लाइनें

3। उचित मूल्य के साथ शीर्ष गुणवत्ता

4। व्यक्तिगत पैकेज

5। OEM प्रदान किया, A & V जाँच की

सतह के डिजाइन के लिए पंजा प्रकार की सतह, सुरक्षा, कंपन और सदमे का कार्य प्रभावी भिगोना का उत्पादन कर सकता है और प्रक्रिया में दौड़ने को कम कर सकता है। पंजा प्रकार के दांत दो आस्तीन परिधीय दिशा में ऑफसेट होते हैं, एक क्विनक्यूनएक्स लोचदार शरीर में अंतराल में। जब स्थापना में छोटे विचलन, लोचदार शरीर तनाव एकाग्रता से बचता है। अक्षीय, रेडियल और कोणीय विस्थापन की प्रभावी ढंग से क्षतिपूर्ति कर सकते हैं। कॉलम पिन युग्मन इलास्टोमेर पुराने जमाने के प्रकार की बड़ी मात्रा, कतरनी प्रभाव, क्षति के लिए आसान, जबकि लोचदार शरीर के नए पंजा प्रकार के कपलिंग केवल एक्सट्रूज़न दबाव के तहत, इसलिए यह अधिक से अधिक लोड, बेहतर पहनने के प्रतिरोध, लंबे समय तक सेवा जीवन का सामना कर सकता है। और स्थापना के दोनों स्तर, और ऊर्ध्वाधर स्थापित किया जा सकता है।

CJ श्रृंखला युग्मन उत्पादों के लक्षण:

1 में सरल संरचना, स्थिर प्रदर्शन, स्थिर संचालन के फायदे हैं

2 तीन घटक संरचना, आसान स्थापना और रखरखाव।

3 हब और लोचदार शरीर, चुनने के लिए विभिन्न प्रकार की सामग्री, यह सुनिश्चित करने के लिए कि सभी विभिन्न वातावरणों में काम कर सकते हैं।

4 एक सतह मिलान पंजे प्रकार शाफ्ट हब और इनक्यूट आर्क लोच का उपयोग करके, तनाव एकाग्रता से बच सकते हैं, उच्च टोक़ के प्रभावी संचरण, घर्षण के लिए अधिक प्रतिरोधी, लंबे समय तक सेवा जीवन।

एक छोटा प्रोट्यूबेरेंस पैड 5 लोचदार शरीर, स्थापित युग्मन में धातु शाफ्ट हब संपर्क को अलग कर सकता है, प्रभावी इन्सुलेशन, स्नेहन की कोई आवश्यकता नहीं है। उपाय के विचलन का युग्मन समाप्त होने पर लोचदार बल के माध्यम से विरूपण होता है।

उच्च गुणवत्ता वाले पॉलिएस्टर या मोल्ड CSM/SBR के साथ इंजेक्शन द्वारा बनाया गया। यह उच्च तन्यता ताकत, उच्च पहनने के प्रतिरोधी, उच्च लोचदार लचीलापन, पानी प्रतिरोधी, तेल प्रतिरोधी और उत्कृष्ट थकान लचीलापन, उच्च प्रभाव प्रतिरोधी आदि के बहुत अच्छे प्रदर्शन के साथ सभी प्रकार के धातु शाफ्ट युग्मन के लिए डिजाइनिंग और विशेष है। हमारे पास उच्च गुणवत्ता और उत्कृष्ट अनुभव के साथ गियर जे श्रृंखला की पूर्ण श्रृंखला और आपूर्ति पूरी तरह से मोल्ड हैं। सभी प्रकार के औद्योगिक धातु शाफ्ट युग्मन पर लागू करें।

विशेष विवरण:
सामग्री: पॉलिएस्टर, सीएसएम/एसबीआर
रंग: पीला, लाल, बैंगनी, हरा, काला आदि।
सतह: चिकना
तन्य शक्ति: 12-55mpa
कठोरता: 80-98shore ए
बढ़ाव: 400%-650%
घनत्व: 1.25g/cm3
लोच प्रभाव:> 25%
आंसू की ताकत: 35-155KN/एम
अक्रोन घर्षण हानि: <0.05cm3/1.61 किमी
संपीड़न सेट (22h*70OC): <10%
कार्यशील तापमान: 120OC
पॉलीयुरेथेन युग्मन के लिए मानक आकार:
गियर 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
खरीदार के चित्र के अनुसार विशेष आकार का निर्माण मोल्डिंग
*** जब आप पूछताछ करते हैं, तो pls उत्पाद की संख्या और मात्रा की पुष्टि करता है ***
