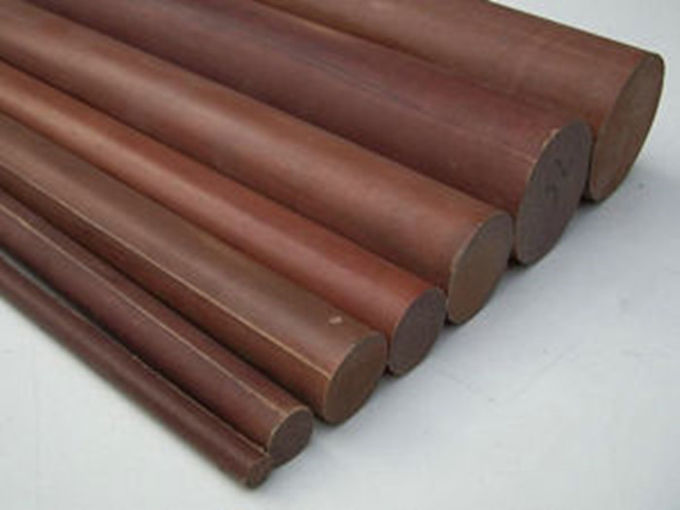

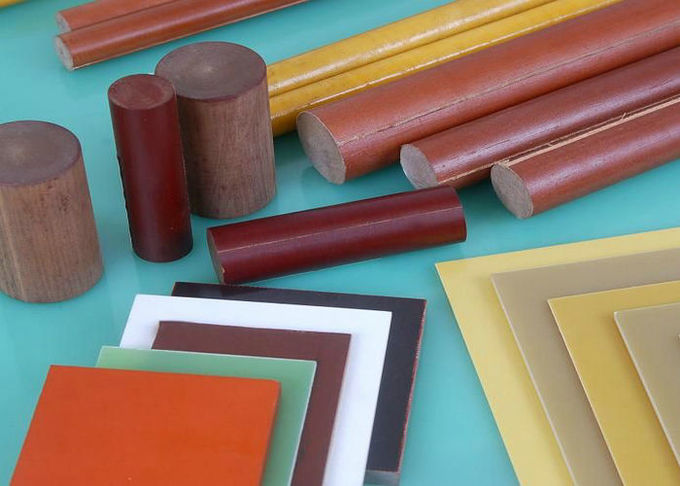

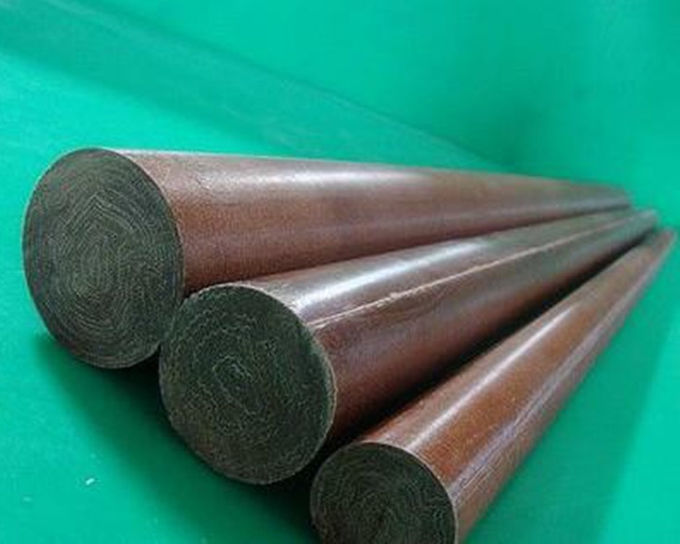

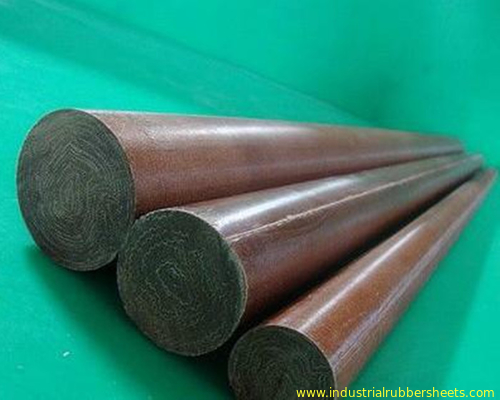

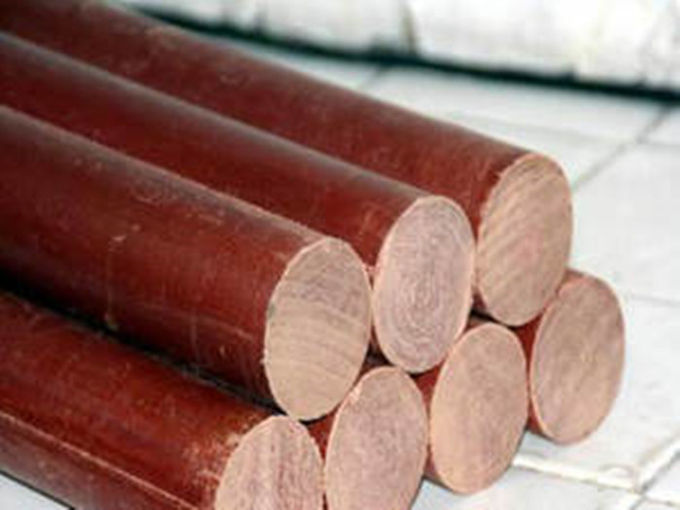

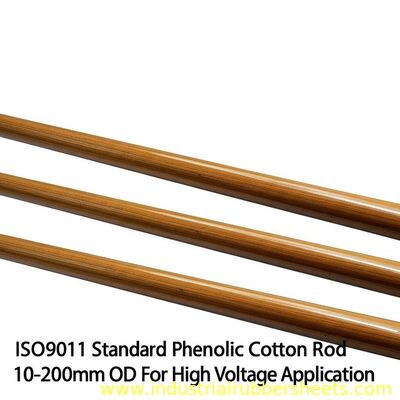

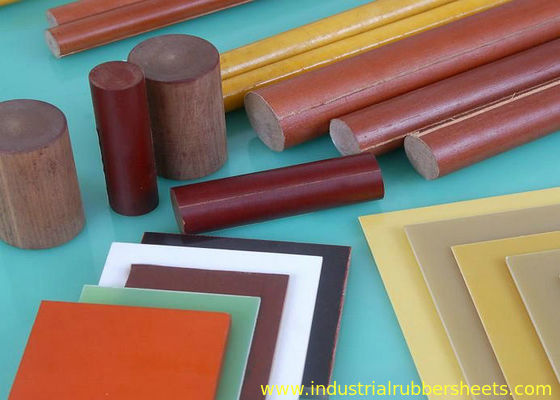

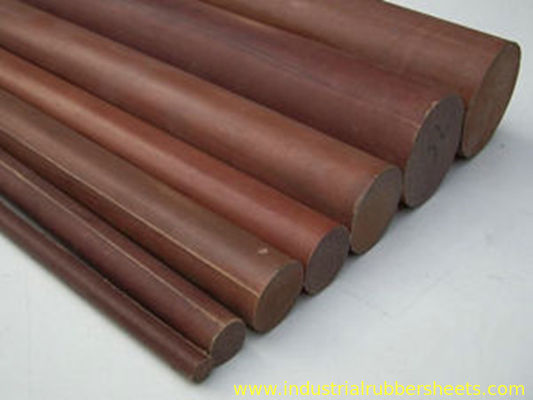

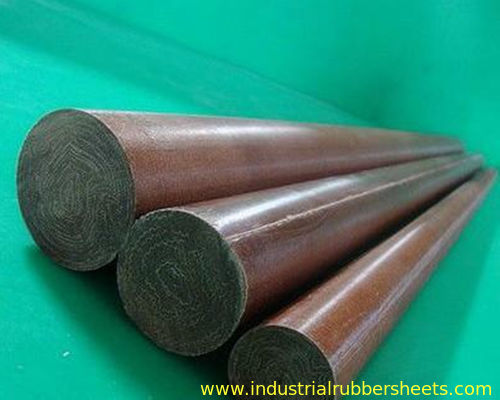

फेनोलिक कॉटन रॉड, फेनोलिक पेपर रॉड, बैकेलाइट शीट, कॉटन शीट, उच्च वोल्टेज अनुप्रयोग के लिए इन्सुलेशन शीट
विवरण: फेनोलिक कपास रड, फेनोलिक पेपर रड कपास के कपड़े से बनाई जाती है जिसे दबाव और गर्मी के तहत फेनोलिक राल से भर दिया गया है। कम पानी अवशोषण दर है,उच्च यांत्रिक शक्ति, अच्छा विद्युत प्रदर्शन नमी या शुष्क वातावरण में और उच्च तापमान प्रतिरोधी, उच्च dielectric प्रदर्शन और यांत्रिक प्रसंस्करण प्रदर्शन।आईसीटी उपकरण, ड्रिलिंग मशीन, गियर, मोटर, जनरेटर, ट्रांसफार्मर, फिक्स्चर इन्वर्टर, स्विच, इलेक्ट्रिक इन्सुलेशन पार्ट, जनरेटर, ट्रांसफार्मर, फिक्स्चर, इन्वर्टर, मोटर और इलेक्ट्रिक इन्सुलेशन घटक के पैड.
विनिर्देशः
सामग्रीः फेनोलिक राल+कपास के कपड़े या कागज
रंगः भूरा, बेज, पीला, लाल
सतहः चिकनी
तन्य शक्तिः 78Mpa
झुकने का बलः 90-110Mpa
संपीड़न शक्तिः 138Mpa
ब्रेकडाउन वोल्टेजः 10KV
घनत्वः 1.25-1.40g/cm3
गर्मी प्रतिरोधीः बी वर्ग 130
आकारः od8-200mm x 1m
बैकेलाइट को फेनोलिक पेपर लेमिनेटेड शीट कहा जाता है। यह एक कठोर, घनी सामग्री होती है जिसे फेनोलिक राल से सना हुआ कागज या कांच के कपड़े की परतों पर गर्मी और दबाव लगाकर बनाया जाता है।ये परतें आमतौर पर सेल्युलोज कागज की होती हैंकपास के कपड़े, सिंथेटिक यार्न के कपड़े, ग्लास के कपड़े या गैर बुने हुए कपड़े।एक रासायनिक प्रतिक्रिया (पॉलीमराइजेशन) परतों को एक उच्च दबाव थर्मोसेटिंग औद्योगिक टुकड़े टुकड़े प्लास्टिक में बदल देती है.
रंगः नारंगी लाल / काला
अच्छे विद्युत गुण
अच्छे यांत्रिक गुण
पानी का अवशोषण नहीं
उच्च गर्मी प्रतिरोध
अच्छी सतह कठोरता
घर्षण प्रतिरोध
अच्छी इन्सुलेशन
आवेदन
पीसीबी फिक्स्चर, आईसीटी फिक्स्चर, ड्रिलिंग मशीन के पैड
गियर, मोटर, जनरेटर, ट्रांसफार्मर, फिक्स्चर इन्वर्टर
स्विच, विद्युत इन्सुलेशन भाग
जनरेटर, ट्रांसफार्मर, फिक्स्चर, इन्वर्टर, मोटर और विद्युत इन्सुलेशन घटक।
| गुण | ग्रेड | |||||
| फेनोलिक कपास के कपड़े के टुकड़े टुकड़े | ||||||
| गुण | इकाइयां | 3723 | 3725 | 3726 | ||
| घनत्व | व्यास (मिमी) | जी/सेमी3 | 1.25-1.40 | 1.25-1.40 | 1.25-1.40 | |
| जल अवशोषण दर (D-24/23) | ≤ | 6 | % | 1.7 | 1.2 | 1 |
| 13 | 1.3 | (Φ13mm) | (Φ13mm) | |||
| 25 | 1 | |||||
| > | 25 से 51 | 1.2 | ||||
| झुकने का बल | ≥ | एमपीए | 90 | 110 | 95 | |
| तन्य शक्ति | ≥ | एमपीए | 78 | |||
| संपीड़न शक्ति (अक्षीय) | ≥ | एमपीए | 138 | 138 | 138 | |
| टुकड़े टुकड़े के समानांतर इन्सुलेशन प्रतिरोध | ||||||
| उत्तर: सामान्य स्थिति में | ≥ | W | 1.0×108 | |||
| D-24/23: पानी में विसर्जन | ≥ | W | ||||
| टुकड़े टुकड़े के समानांतर ब्रेकडाउन वोल्टेज (ट्रांसफार्मर तेल में) | ≥ | केवी | 10 | 10 | 10 | |
| (20±5°C) | (20±5°C) | (20±5°C) | ||||
| ज्वलनशीलता | - | - | - | - | ||
| रंग | - | प्राकृतिक | प्राकृतिक | प्राकृतिक | ||
| संदर्भ मानक | - | उद्यम मानक | ||||
